Afin de s’assurer de la conformité de ses pièces, une société productrice de carter d’embrayage a fait appel aux services Scanner 3D du bureau d’études SOLSI-CAD.

Les nombreuses normes de plus en plus strictes obligent les sociétés à réaliser un contrôle qualité de plus en plus précis.

SOLSI-CAD a donc réalisé des mesures métrologiques avec un Scanner de la gamme Atos : le compact scan GOM.

L’envoi de franges de lumière sur la pièce permet la création d’une CAO afin de réaliser une comparaison entre la DFN et la CAO.

Mise en place de relevés métrologiques sur :

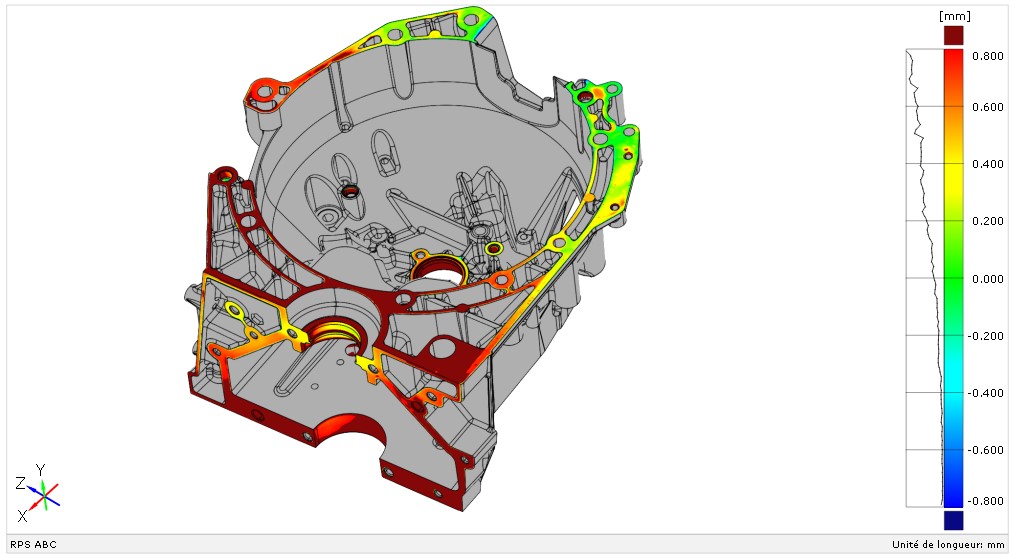

Ces différents relevés ont permis de vérifier la conformité de la pièce par rapport à la CAO, à partir de la DFN, dans le but d’un contrôle qualité optimal et permet également de mesurer les écarts de déformations entre pièce réelle et CAO initiale.

Pour la prise de mesures métrologiqes :

• Utilisations du scan GOM ATOS
• Numérisation de la pièce par l’établissement d’un nuage de points
• Caractérisation dimensionnelle de la pièce par rapport à la définition numérique (CAO)
• Création d’un modèle numérique 3D
• Mesure sur surface usinées à la base de la chaîne de production
